Inverter Hybrid ET HV GW40K-ET-10 – 40kW, 3 Pha (Áp Cao)

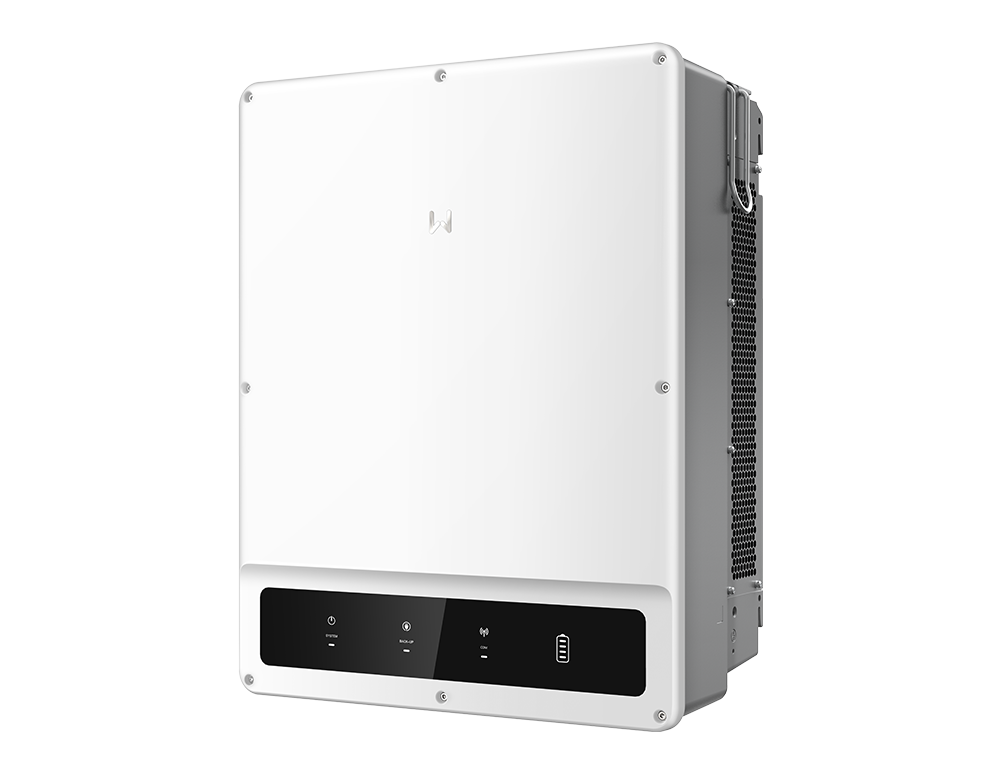

Biến tần hybrid GoodWe GW40K-ET-10 – 40kW, 3 Pha, 3 MPPT, Pin điện áp cao (HV)

GoodWe GW40K-ET-10 thuộc Series ET (40/50kW | 3 pha | 3/4 MPPT | Biến tần hybrid HV), được thiết kế cho các hệ thống điện mặt trời thương mại và công nghiệp. Biến tần sử dụng pin Li-Ion điện áp cao 500V, tích hợp linh hoạt với cả ứng dụng trên lưới và ngoài lưới, cho phép kết nối song song ở cả hai chế độ để mở rộng công suất dễ dàng.

Khi kết hợp với Hộp chuyển mạch tĩnh (STS) của GoodWe, GW40K-ET-10 có thể chuyển đổi ở cấp độ UPS sang chế độ dự phòng, đồng thời tương tác với máy phát điện diesel để sạc pin hiệu quả. Biến tần cũng tương thích với nhiều dung lượng và thương hiệu pin điện áp cao, bao gồm pin Lynx C của GoodWe, mang lại giải pháp lưu trữ năng lượng toàn diện cho doanh nghiệp.

---

1. Ứng dụng linh hoạt cho hệ thống thương mại & công nghiệp

• Công suất AC danh định: 40.000W, 3 pha, điện áp danh định 380/400V (3L/N/PE), tần số 50/60Hz.
• Công suất biểu kiến danh định phát lên lưới: 40kVA; công suất phát tối đa: 44kVA.
• Công suất biểu kiến tối đa lấy từ lưới: 40kVA – hỗ trợ cấp nguồn, sạc pin và bù tải linh hoạt.
• Dòng AC tối đa tới lưới: khoảng 60,6A @380V, 58,0A @400V – phù hợp cho các tủ phân phối 3 pha chuẩn công nghiệp.
• Khả năng công suất không cân bằng tới 110%, phù hợp với phụ tải thực tế thường không cân bằng giữa các pha.
• Hệ số công suất đầu ra: xấp xỉ 1, có thể điều chỉnh từ 0,8 trễ đến 0,8 sớm để đáp ứng yêu cầu của đơn vị điện lực.

2. Pin Li-Ion điện áp cao – Công suất sạc/xả tới 44kW

• Loại pin: Li-Ion điện áp cao (HV), tương thích với nhiều thương hiệu, bao gồm pin Lynx C của GoodWe.
• Điện áp pin danh định: 500V; dải điện áp làm việc: 200 – 800V; điện áp khởi động: 200V.
• Số ngõ pin: 1; dòng sạc liên tục tối đa: 100A; dòng xả liên tục tối đa: 100A.
• Công suất sạc tối đa: 44.000W; công suất xả tối đa: 44.000W – đảm bảo khả năng lưu trữ và cấp điện lớn cho phụ tải quan trọng.

3. Dữ liệu đầu vào chuỗi PV – 3 MPPT, công suất DC 60kW

• Công suất đầu vào PV tối đa: 60.000W – cho phép thiết kế hệ thống PV vượt tới 150% công suất AC để tối ưu sản lượng.
• Điện áp DC đầu vào tối đa: 1.000V; dải điện áp MPPT: 165 – 850V; điện áp khởi động: 200V.
• Điện áp danh định đầu vào: 620V – phù hợp với các chuỗi pin dài dùng mô-đun công suất cao.
• Số MPPT: 3; số chuỗi/MPPT: 2 – linh hoạt chia dàn pin theo nhiều hướng mái hoặc nhiều vùng chiếu xạ.
• Dòng điện tối đa mỗi MPPT: 42/32/42A; dòng ngắn mạch tối đa mỗi MPPT: 55/42/55A – tương thích với các tấm pin dòng lớn.
• Hiệu suất MPPT: lên tới 99,0% – tối đa hóa năng lượng thu được từ dàn pin.

4. Dữ liệu đầu ra AC (hòa lưới) – Hiệu suất tới 98,1%

• Điện áp đầu ra danh định: 380/400V, 3 pha, 3L/N/PE; dải điện áp: 176 – 276V (điện áp pha).
• Tần số lưới danh định: 50/60Hz; dải tần số: 45–55Hz / 55–65Hz.
• Tổng độ méo sóng hài (THD): <3% (tải tuyến tính) – đảm bảo chất lượng điện phù hợp cho thiết bị nhạy cảm.
• Hiệu suất tối đa: 98,1%; hiệu suất Châu Âu: 97,5%; hiệu suất từ pin sang AC tối đa: 97,7%.

5. Chế độ dự phòng AC – Yêu cầu hộp STS bổ sung

• Công suất biểu kiến danh định dự phòng: 40kVA.
• Công suất dự phòng tối đa: 44kVA, có thể tăng lên 48kVA trong 60 giây và 60kVA trong 10 giây, đáp ứng tốt dòng khởi động của các tải động lực (bơm, quạt, mô-tơ…).
• Dòng đầu ra tối đa chế độ dự phòng: khoảng 66,7A @380V; 63,8A @400V.
• Điện áp & tần số đầu ra: 380/400V, 3 pha, 50/60Hz; THD đầu ra: <3% (tải tuyến tính).
• Lưu ý: chế độ dự phòng AC yêu cầu lắp thêm Hộp chuyển mạch tĩnh STS của GoodWe để đạt cấp độ chuyển mạch UPS.

6. Hệ thống bảo vệ toàn diện – An toàn & độ tin cậy cao

• Bộ giám sát dòng dư (RCD) tích hợp, tăng mức độ an toàn cho người dùng và hệ thống.
• Bảo vệ phân cực ngược PV & pin được tích hợp sẵn.
• Các bảo vệ AC: bảo vệ chống đảo lưới, quá dòng AC, đoản mạch AC, quá áp AC.
• Công tắc DC tích hợp ngay trên thân máy, thuận tiện khi thao tác, bảo trì.
• Chống sét lan truyền: SPD loại II phía DC (tùy chọn nâng cấp lên Loại I + II) và SPD loại II phía AC.
• Bộ ngắt mạch lỗi hồ quang (AFCI) tùy chọn, cùng chức năng tắt máy từ xa, đáp ứng các tiêu chuẩn an toàn hiện đại.

7. Thiết kế, kích thước & giám sát thông minh

• Dải nhiệt độ hoạt động: -35°C đến +60°C; độ ẩm tương đối: 0 – 95%; độ cao lắp đặt: tối đa 4.000m.
• Phương pháp làm mát: làm mát bằng quạt thông minh – tối ưu nhiệt độ vận hành và độ bền.
• Kích thước (Rộng × Cao × Sâu): 520 × 660 × 260mm; trọng lượng: khoảng 62kg.
• Cấu trúc liên kết: không cách ly; cấp bảo vệ: IP66 – lắp đặt được ngoài trời, chống bụi và tia nước.
• Giao diện hiển thị: LED, WLAN + APP – dễ theo dõi trạng thái hệ thống.
• Kết nối & giám sát: giao tiếp BMS qua CAN; giao tiếp với đồng hồ đo qua RS485; kết nối với cổng thông tin qua RS485, WiFi + LAN + Bluetooth, 4G + Bluetooth (tùy chọn), thuận tiện quản lý từ xa trên nền tảng GoodWe.
• Kiểu lắp đặt: treo tường, thiết kế mặt trước tối giản, nhỏ gọn, phù hợp nhiều không gian kỹ thuật.

8. Tài liệu kỹ thuật GW40K-ET-10

Quý khách có thể tham khảo chi tiết đầy đủ các thông số trong Datasheet chính hãng GoodWe ET 40/50kW dưới đây:

Tải về Datasheet đầy đủ của GoodWe GW40K-ET-10 (PDF)
